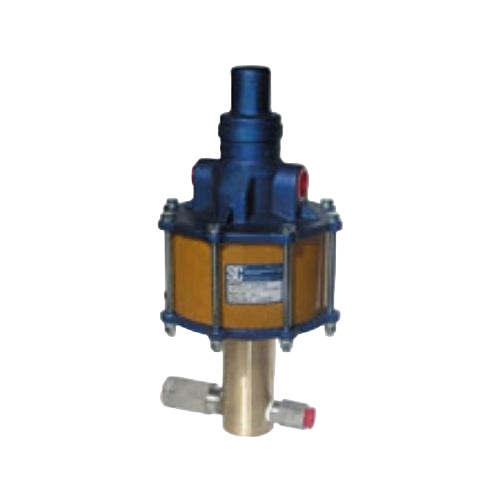

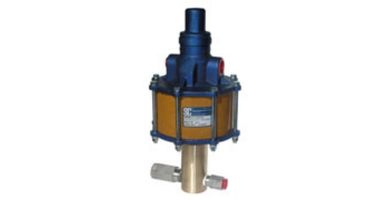

Pompa per liquidi 10-6 e D6
Le pompe delle serie 10-6 e D6 hanno un pistone pneumatico da 7" di diametro e una corsa di 2 1/2". Sono disponibili tredici modelli con pressioni fino a 65.000 psig.
Il consumo massimo d'aria della pompa è di 112 SCFM a una pressione dell'aria di azionamento di 100 psi e a flusso libero (pressione di uscita pari a zero), condizioni alle quali la pompa funziona alla massima velocità. Man mano che la pompa aumenta la pressione di uscita, la velocità operativa, il consumo d'aria e il flusso di liquido in uscita diminuiscono. Quando la pompa raggiunge la pressione di uscita corrispondente al suo rapporto di pressione specifico, la pompa si blocca (si arresta) e la velocità operativa, il consumo d'aria e il flusso di uscita del liquido diventano tutti pari a zero.
Il montaggio può essere in qualsiasi posizione, preferibilmente verticale. In caso di montaggio in posizione capovolta, è necessario prevedere un rubinetto di scarico per far defluire il liquido che può accumularsi nella camera d'aria della valvola pilota.
La pompa «Dry Lube» della serie D6 è identica alla serie 10-6 tranne per il fatto che è prelubrificata e quindi non richiede un lubrificatore ad aria compressa. Il codice prodotto la distingue dalla serie 10-6 in base al prefisso D6 e utilizza il rapporto effettivo anziché un codice numerico nel suffisso del modello
| Produttore | SC Hydraulic |
|---|---|
| Nazione | |

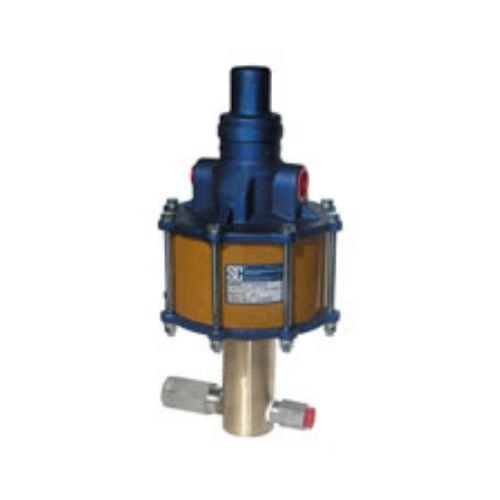

| Numero di parte | D6VVF |
